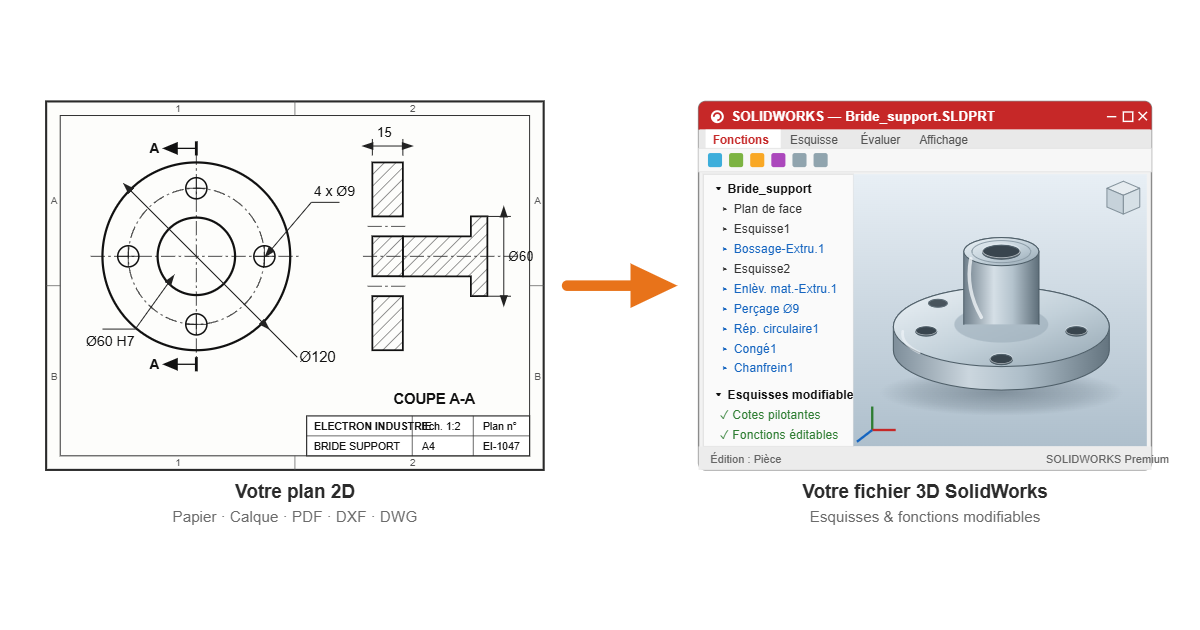

Un plan papier jauni, un calque hérité d’un ancien fournisseur, un PDF sans le moindre fichier 3D : c’est le quotidien de nombreux services maintenance et bureaux d’études. Tant que la pièce ne casse pas, personne n’y pense. Le jour où il faut la refabriquer, la modifier ou l’intégrer dans une étude, le modèle CAO manque. Voici comment un plan 2D redevient un modèle SolidWorks pleinement exploitable — et ce qui distingue un vrai modèle natif d’un simple volume figé.
Pourquoi reconstruire un modèle 3D à partir du plan 2D ?
Le plan 2D reste le document contractuel de référence : il porte les cotes, les tolérances et les annotations de fabrication. Mais il ne se prête ni aux évolutions de conception, ni aux calculs, ni à la FAO, ni à l’intégration dans une maquette numérique. Reconstruire le modèle 3D permet de relancer une fabrication sans outillage d’origine, de faire évoluer une pièce en maîtrisant ses interfaces, d’alimenter une rétroconception ou un jumeau numérique, et de pérenniser un patrimoine technique qui n’existe parfois qu’en un seul exemplaire papier.
La méthode : du plan coté au modèle natif
Tout commence par la lecture critique du plan : vues, coupes, cotations, tolérances, mais aussi zones incomplètes ou incohérentes — fréquentes sur les plans anciens, révisés à la main au fil des années. Vient ensuite la modélisation volumique sous SolidWorks : chaque pièce est reconstruite par esquisses cotées et fonctions successives (bossages, enlèvements de matière, perçages, répétitions, congés), dans un arbre de construction propre et logique. Les cotes du plan deviennent des cotes pilotantes du modèle.
Un contrôle croisé clôt la reconstruction : vérification des cotes fonctionnelles, des jeux d’assemblage et des choix d’interprétation, validés avec le client lorsque le plan laisse une ambiguïté.
Fichier natif ou « solide mort » : la vraie différence
Un simple export STEP ou une conversion automatique produit un volume figé, sans historique : impossible d’en modifier proprement une cote ou une fonction. Un fichier SolidWorks natif, avec esquisses et fonctions modifiables, se reprend comme si la pièce avait été modélisée chez vous : chaque cote se modifie, chaque fonction s’édite, les mises en plan et les nomenclatures suivent. C’est ce qui conditionne la valeur du fichier dans la durée.
Une prestation packagée, à prix fixe
ÉLECTRON INDUSTRIE propose cette conversion en prestation forfaitaire : 49 € HT par plan de pièce (fichier .SLDPRT) et 69 € HT par plan d’ensemble (fichier .SLDASM), livrés sous 5 jours avec esquisses et fonctions modifiables, à partir de vos plans papier, calques, PDF, DXF ou DWG. Les formats neutres STEP, IGES et Parasolid sont fournis sur demande.
